煤中全水分有幾種測(cè)定方法

一：方法A（兩步法）

1.方法A1：在氮?dú)饬髦懈稍?/p>

    一定量的粒度＜13mm的煤樣，在溫度不高于40℃的環(huán)境下干燥到質(zhì)量恒定，再將煤樣破碎到粒度＜3mm，于（105～110）℃下，在氮?dú)饬髦懈稍锏劫|(zhì)量恒定。根據(jù)煤樣兩步干燥后的質(zhì)量損失計(jì)算出全水分。

2. 方法A2：在空氣流中干燥

    一定量的粒度＜13mm的煤樣，在溫度不高于40℃的環(huán)境下干燥到質(zhì)量恒定，再將煤樣破碎到粒度＜3mm，于（105～110）℃下，在空氣流中干燥到質(zhì)量恒定。根據(jù)煤樣兩步干燥后的質(zhì)量損失計(jì)算出全水分。

二：方法B（一步法）

1.方法B1：在氮?dú)饬髦懈稍?/p>

    稱取一定量的粒度＜6mm的煤樣，于（105～110）℃下，在氮?dú)饬髦懈稍锏劫|(zhì)量恒定。根據(jù)煤樣干燥后的質(zhì)量損失計(jì)算出全水分。

2.方法B2：在空氣流中干燥

    稱取一定量的粒度＜13mm（或＜6mm）的煤樣，于（105～110）℃下，在空氣流中干燥到質(zhì)量恒定。根據(jù)煤樣干燥后的質(zhì)量損失計(jì)算出全水分。

三：方法C（微波干燥法）

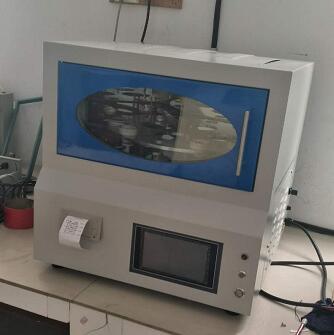

稱取一定量的粒度＜6mm的煤樣，置于微波爐內(nèi)。煤中水分子在微波發(fā)生器的交變電場(chǎng)作用下，高速振動(dòng)產(chǎn)生摩擦熱，使水分迅速蒸發(fā)。根據(jù)煤樣干燥后的質(zhì)量損失計(jì)算出全水分
